Samoinštalácia rekuperácie v dome
Krok 1: Príprava a kontrola komponentov
Pred začiatkom montáže si vždy skontrolujte všetky komponenty podľa dodacieho listu. Nič nie je horšie, ako zistiť v polovici montáže, že vám chýba kľúčová časť.
Čo budete potrebovať:
- Rozdeľovacie boxy
- KLO boxy pre štrbinový anemostat
- Flexibilné potrubia FLEX
- Rekuperačnú jednotku
- Izolované potrubie
- Anemostaty
- Spojovací materiál (skrutky, pásky, tesnenia)
Krok 2: Montáž rozdeľovacích boxov
Pre betónové stropy
Ak už máte pripravené priechodky v strope, jednoducho umiestnite expanzné skrinky podľa projektu.
Pre ľahké stropy (sadrokartón)
Boxy pripevnite k nosným trámom pomocou kotiev Ø6–8 mm. Použite úchyty, ktoré sú už na skriniach namontované.
💡 Tip: Lokalizáciu skriniek môžete posunúť o ±50 cm od projektovej pozície podľa potreby, napríklad kvôli iným inštaláciám alebo nosným prvkom.
⚠️ Dôležité: Anemostaty neumiestňujte nad pohovky, kreslá ani postele, aby ste predišli nepríjemnému prievanu.
Krok 3: Montáž KLO boxov pre štrbinový anemostat
KLO boxy pre štrbinový anemostat umiestnite podľa projektu. V prípade kolízií s inými inštaláciami ich môžete primerane posunúť. Pripevňujú sa rovnakým spôsobom ako expanzné skrinky.
Krok 4: Spojenie skriniek flexibilným potrubím
Teraz prichádza najdôležitejšia časť – bez správneho spojenia nebude systém fungovať správne.
- Tesnenie: Na každé spojenie KLO boxu s potrubím nasaďte gumové tesnenie na prvé zvlnenie potrubia.
- Izolácia: Všetky spoje izolujte duct-tape páskou.
- Dĺžka: Minimálna vzdialenosť medzi rozdeľovacou a expanznou skrinkou je 2,5 m kvôli zníženiu hluku.
- Upevnenie: Všetky potrubia upevnite perforovanou páskou k povrchu.
💡 Tip: Trasy potrubí sa môžu líšiť od projektu – vždy ich prispôsobte skutočným podmienkam na stavbe.
Krok 5: Pripojenie rekuperačnej jednotky
Pri viacerých rozdeľovacích skrinkách ich prepojte pomocou T-kusov. Medzi T-kus a rozdeľovaciu skrinku vždy namontujte regulačnú klapku.
Dôležité zásady:
- Stúpačky realizujte zo štandardných pozinkovaných SPIRO rúr.
- V ťažko dostupných miestach môžete použiť flexibilné potrubie FLEXIVA.

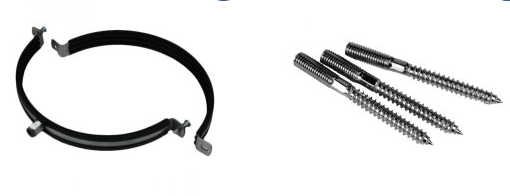

- Všetky tuhé kanály pripevnite objímkami k stropom alebo stenám.
- Regulačné klapky umiestnite tak, aby boli dostupné pre neskoršie nastavenie.
Krok 6: Finálna montáž rekuperačnej jednotky
Tlmenie hluku
Na všetky výstupy z rekuperačnej jednotky (prívod, odvod, čerpanie, výfuk) pripojte približne 1 meter flexibilného potrubia. Výrazne to zníži hlučnosť systému.
Odvod kondenzátu
Pri rekuperačných jednotkách s krížovým výmenníkom pripojte 32 mm rúru na odvod kondenzátu do kanalizácie.
Elektrické pripojenie
- Pripojte napájanie podľa typu rekuperačnej jednotky – riaďte sa katalógovým listom.
- K ovládaču privediete kábel alebo UTP kábel v chráničke.
Krok 7: Dokončovacie práce
Spájanie komponentov
Všetky spoje, ako sú spojky vonkajšie a vnútorné, kolená či T-kusy, zoskrutkujte samoreznými skrutkami a následne izolujte duct-tape páskou.
Izolácia
Všetky časti inštalácie v nevykurovaných priestoroch izolujte minerálnou vatou s minimálnou hrúbkou 3 cm. Spoje vaty zalepte vystuženou hliníkovou páskou.
Krok 8: Nastavenie a spustenie
Základné nastavenie
- Všetky anemostaty a klapky nastavte na rovnakú úroveň.
- Sledujte správnu funkciu systému.
- Podľa potreby následne dolaďte prietok vzduchu.
Presné nastavenie
Ideálne je nastavenie pomocou anemometra. Ak ho nemáte, postupujte podľa pocitov používateľov a systém dolaďujte postupne.
Pri problémoch s vyvážením môžete použiť dodatočné kanálové klapky INNO JEVEN priamo v anemostatoch.
Zoznam kľúčových komponentov
Spojovacie prvky

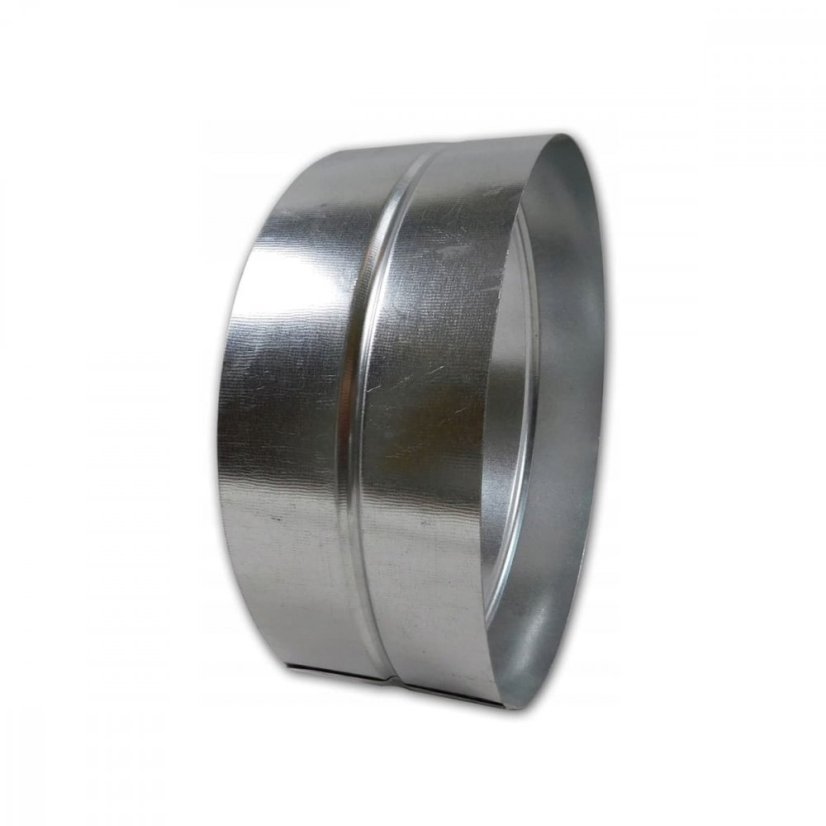

Spojka vonkajšia
Spája rôzne tvarovky, napríklad T-kusy a kolená.

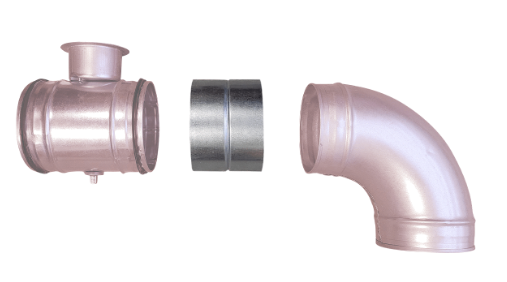

Spojka vnútorná
Spája dva úseky tuhého potrubia.
Distribučné prvky
Rozdeľovače
KLO box pre štrbinový anemostat

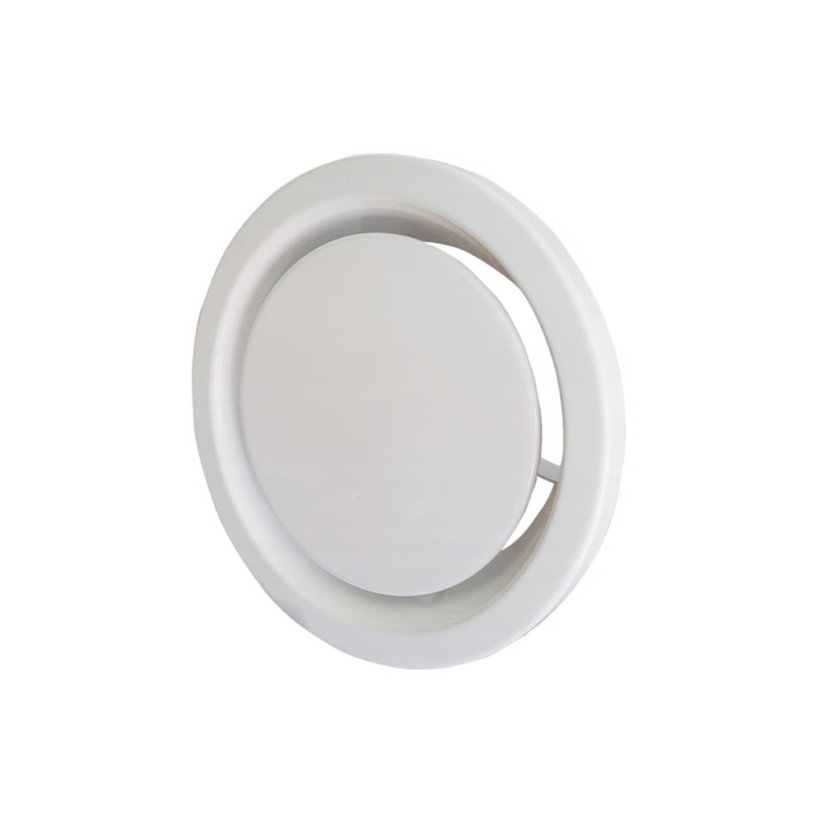

Anemostat
Regulačné prvky
Záslepka
Reguluje prietok vzduchu.
T-kus
Rozdeľuje vzduch do viacerých vetiev.
Spojovací materiál

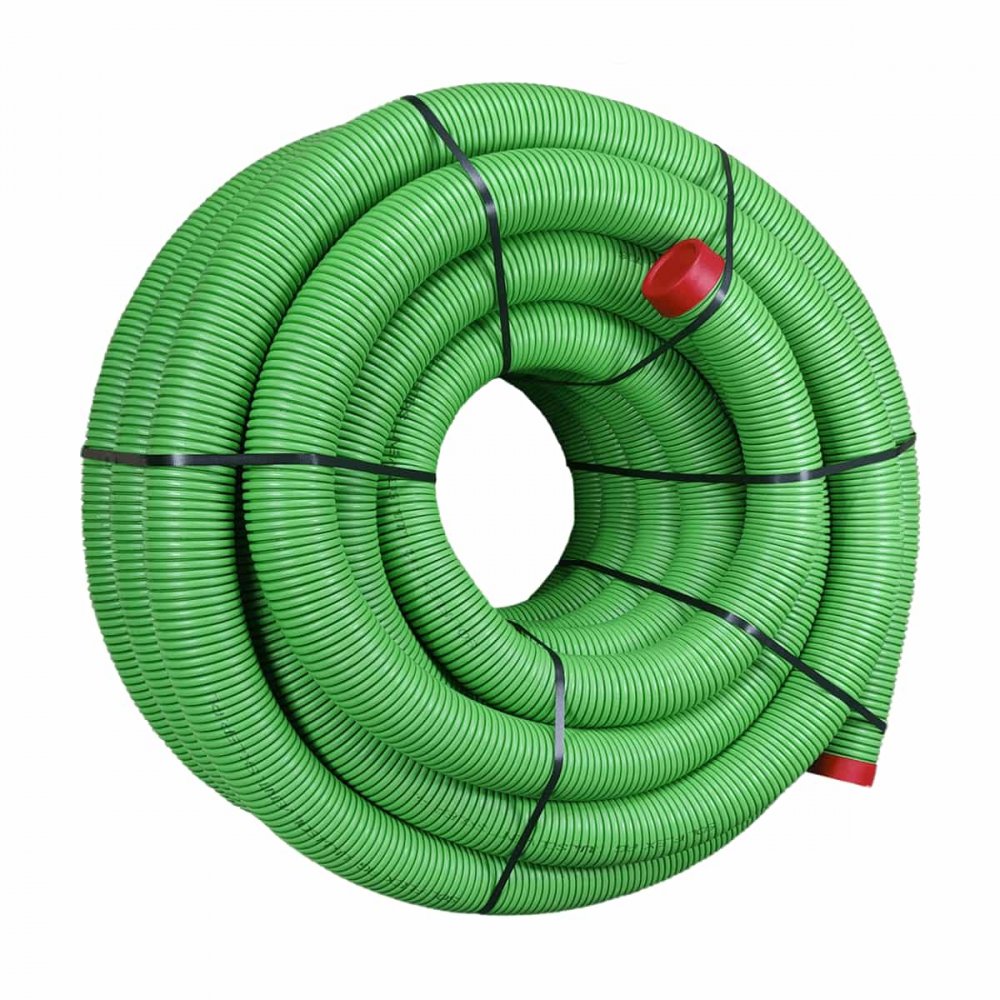

Potrubie SOL-FLEX
Flexibilné potrubie medzi skrinkami.

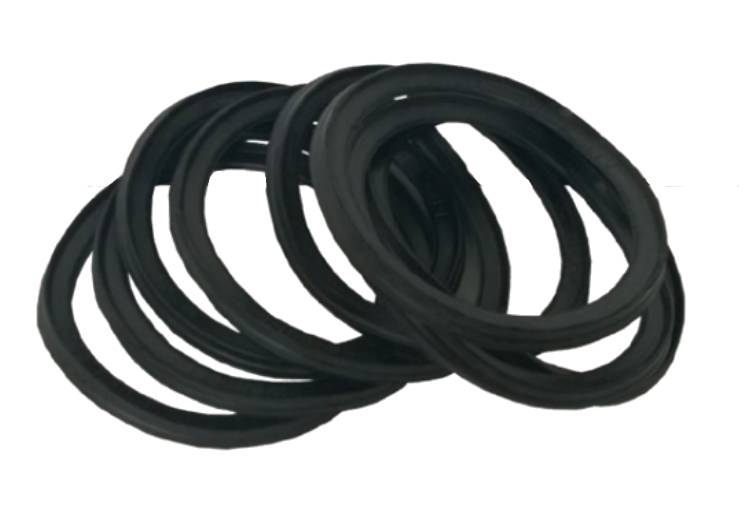

Gumové tesnenia
Na všetky spoje.

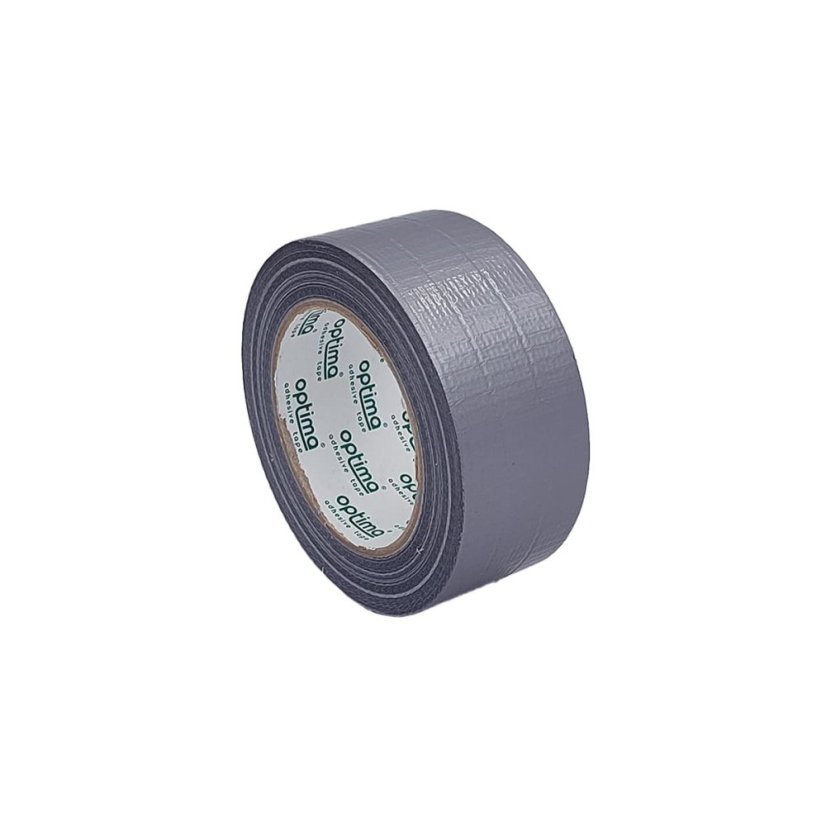

Duct-tape páska
Na izoláciu spojov.
Montáž rekuperácie svojpomocne je náročná, ale zvládnuteľná úloha. Kľúčom k úspechu je dôslednosť, presnosť a dodržanie technologického postupu. Nezabudnite ani na pravidelnú údržbu, teda čistenie filtrov a kontrolu funkcie systému.
