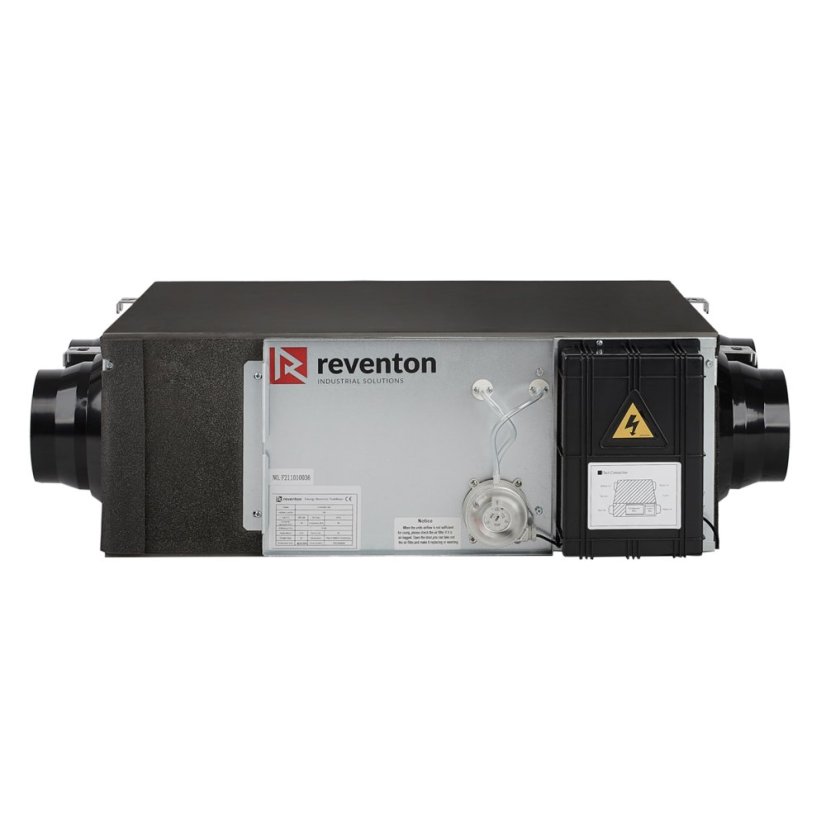

Rekuperácia Reventon INSPIRO-350 + panel

Rekuperácia Reventon INSPIRO-350 + panel

Popis produktu
Entalpické rekuperácie Reventon Group zo série INSPIRO sú určené do vetracích systémov ako moderný prvok umožňujúci rekuperáciu energie (tepla a vlhkosti). Tieto zariadenia sú zodpovedné za neustálu výmenu zatuchnutého vzduchu s čerstvým vzduchom. Sú určené na vetranie obytných budov, ale aj hál, skladov, obchodných priestorov, servisov a dielní. Rekuperácia energie umožňuje výrazné zníženie prevádzkových nákladov budovy.

KONŠTRUKCIA A PRINCÍP PREVÁDZKY
Obal
je vyrobený z ocele, dodatočne pokrytý izolačným materiálom zlepšujúcim jeho akustické a tepelné vlastnosti. Má pohodlné rukoväte umožňujúce jednoduchú inštaláciu zariadenia. Konektory vyrobené z plastu majú priemery prispôsobené najpopulárnejším veľkostiam ventilačných potrubí. Kryt má revízne dvierka umožňujúce ľahký prístup k filtrom a výmenníku.

Entalpický výmenník tepla
vyrobené zo špeciálneho materiálu umožňujúceho vysoko efektívne spätné získavanie tepla a vlhkosti zo vzduchu odsávaného z miestností (entalpická účinnosť nad 70%). Vďaka rekuperácii vlhkosti je v mnohých prípadoch možné vynechať prídavný zvlhčovač vzduchu.

Filtre
zariadenie má dve sady filtrov - predbežný G3 a jemný F9, ktoré pri správnej údržbe (viď bod 5.) zaručujú primeranú čistotu vzduchu privádzaného do miestností.

Tlakový spínač
meraním a porovnaním tlaku za a pred filtrom informuje F9 o potrebe výmeny filtra a spustí alarm znečistenia filtra. Pred inštaláciou rekuperácie prepojte tlakový spínač s nátrubkami v revíznych dvierkach pomocou priehľadných káblov. Je možné zmeniť moment aktivácie tlakového spínača (t.j. rozdiel tlaku za a pred filtrom, pri ktorom zariadenie spustí alarm filtra). Za týmto účelom odskrutkujte horný plastový kryt a pomocou plochého skrutkovača zmeňte nastavenie. Hodnota nastavenia odporúčaná dodávateľom je 80-100 Pa.

Prívodný a výfukový ventilátor
energeticky úsporné DC ventilátory zabezpečujúce prúdenie vzduchu cez výmenník a ďalej cez vetracie potrubie. Majú až 10 preddefinovaných rýchlostí otáčania, čo umožňuje reguláciu chodu zariadenia vo veľmi širokom rozsahu.

automatizácia
Entalpická rekuperácia série INSPIRO má technologicky vyspelý regulátor zodpovedný za zabezpečenie optimálnej prevádzky zariadenia. Na komunikáciu s regulátorom slúži inteligentný ovládací panel dostupný v dvoch verziách – STANDARD a PREMIUM. REKUPERÁCIA JE DODÁVANÁ SO ŠTANDARDNÝM OVLÁDAČOM. Ovládací panel STANDARD má LCD obrazovku z tekutých kryštálov, ovládač je dodávaný s 5 m dlhým káblom, ktorý je možné v prípade potreby predĺžiť (až do 7 m).

Hlavné funkcie prístroja:

• výber rýchlosti ventilátora
  nezávislá regulácia množstva privádzaného/odvádzaného vzduchu oboch ventilátorov v širokom rozsahu (10 rôznych rýchlostí otáčania)
• týždenný plán
  pre rekuperáciu je možné nastaviť týždenný prevádzkový plán
• automatický obtok
  funkcia, ktorá umožňuje prívod vzduchu priamo zvonku (t.j. obtok výmenníka), keď nie je potrebné vykurovanie/chladenie
• rozmrazovanie pomocou odpadového vzduchu
  proces sa aktivuje automaticky, keď teplota odpadového vzduchu klesne pod nastavenú hodnotu
• špinavý filter
  ak pokles tlaku na filtri F9 prekročí hodnotu nastavenú na tlakovom spínači, na paneli sa objaví alarm, ktorý signalizuje potrebu výmeny filtra
• kód chyby
  na paneli sa zobrazí možný chybový kód, ktorý uľahčuje diagnostiku problému
• dátová pamäť
  regulátor si „pamätá“ nastavenia v prípade výpadku prúdu
• voľné chladenie
  funkcia zahŕňa priamy prívod chladného vonkajšieho vzduchu – vykonáva sa kedykoľvek aktiváciou obtoku pomocou kontaktov „Obtok“
• signalizácia prevádzky/poruchy
  je možnosť vizuálnej alebo akustickej signalizácie daného stavu zariadenia pomocou kontaktov "Signál prevádzky" a "Signál poruchy"
• požiarny spínač
  núdzové vypnutie zariadenia pomocou kontaktov "Požiarny poplachový signál" pomocou kontaktov "Požiarny poplachový signál".
• externý vypínač ON/OFF
  možnosť spustenia prevádzky rekuperátora pri maximálnej rýchlosti v závislosti od externého vypínača pomocou kontaktov "Externý vypínač"
• BMS komunikácia
  chod rekuperácie je možné riadiť systémom BMS

Technické dáta:

• Nominálny prietok vzduchu: 350 m3/h
• Maximálna entalpická účinnosť: 73%
• Maximálna teplotná účinnosť: 82%
• Napájacie napätie [V] / Frekvencia napájania [Hz]: 220-240 / 50
• Výkon motora: 107W
• Trieda IP motora: X2
• Čistá hmotnosť: 33 kg
• Hlučnosť: 37,5 dB(A)
• Trieda energetickej účinnosti: A
